经济型手动猪头顶料系统

卫生清管器的设计原理以及设计注意事项

产品名称:卫生清管器
产品规格:ISO1 inch-ISO 6inch DN25-DN150
优惠价:面议
类型:切线型,唇边型
材质:食品级硅胶,FKM,PVDF
应用行业:乳品、酒类、饮料、流体食品、医药等行业


清​管器的设计原理:

在清管系统(猪头顶料系统)中,清管器有多种多样的设计可用于工业过程或卫生应用,它们有不同的形状、尺寸、材料和设计。例如,有的清管球有唇边,有的是组装件,有的是球形、杯形、骨形、圆柱形或子弹形等。

固体磁铁会从清管器上脱落,粉碎并污染产品。这将使整个批次的产品无法使用。有些类型的pig,通常是有唇边的,在pig的脊柱上有实心磁条。这些条状物会造成额外的危险,因为它们会折断,在某些情况下,整个刮清球会折断成两个或更多的碎片。

北京瀚海峰科技的清管器的磁芯不会从它的其余部分碎裂或脱落,从而避免污染加工产品的风险。磁芯也意味着瀚海峰的刮清球可以在弯曲处移动到1.5d弯曲处,同时还能有效地回收产品。

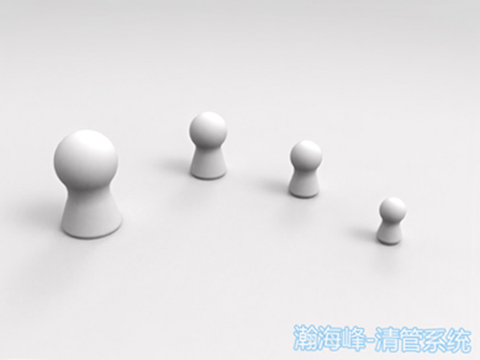

产品图片:

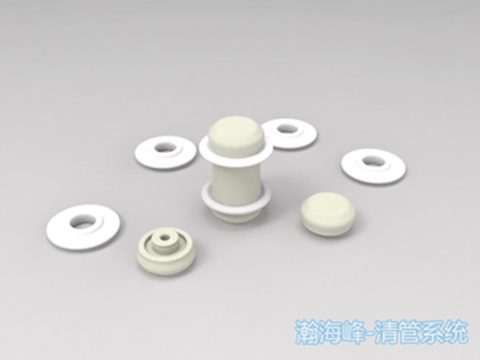

唇边清管器

清管器的设计要考虑以下几个方面:

1.泄露

pig是紧密贴合管道的,通过管道挤压,它们在一段直线上牢固地密封管道,在通过管道弯头时,由于清管器形状的原因可能会引起泄露。北京瀚海峰科技的清管球在设计上有一个

球形的部分,确保在通过弯头时不会泄露。

2.使用寿命

pig和管道壁之间的摩擦会造成逐渐的磨损。这取决于运行的状况和产品的润滑特性。在正常使用的情况下,如果介质没有润滑效果,北京瀚海峰科技的刮清球可以行驶200km,

当使用有润滑作用的介质时,刮清球的寿命会明显变长。

3.安全性

符合规定的正确使用情况下,清管球和组件对于管道都是安全的,清管球组件需要由专业人员在指定的系统内安装。

4.可清管管道的要求

不可以有开放的端口,使得刮清球可以被自由的取出

清管器的推动需要随着管道的长度增加压力补偿

在管道末端清管器的定位和保护需要按照相应的技术规定实施

通过适当的方法防止在清管系统(猪头顶料系统)运行状态下对系统和组件手动的干预

5.清管器的速度

清管是一个封闭的过程。刮清球的速度应该和输送产品的速度相近,在0.3-1.5m/s,为了防止损坏管道和弯头,最大的加速度不可以超过10m/s2(1g),为了防止被回收的产品量减少时

清管球速度变快,需要调节驱动介质的速度,或者使产品出口的流速变慢。

当然,知乎专栏上,和道客巴巴上也有一些关于智能清管器,机械清管器,聚氨酯泡沫清管器设计和结构方面的介绍,由于它们都是用在石油天然气行业的,这里就不再多讲了。

想了解更多关于经济型清管系统(猪头顶料系统)的设计和清管器的设计原理,欢迎关注本站手动经济型清管系统栏目。
