卫生型自动清管系统

卫生型自动清管系统:操作界面、工艺描述

卫生型自动清管系统操作界面

北京瀚海峰科技的卫生型自动清管系统可以方便操作人员对生产过程灵活处理,以直观的画面像操作人员展示生产过程。下面为大家介绍和展示一下自动清管系统的各个操作界面。

画面直观

流程图实时显示现场阀门、电机的状态,以及现场仪表状态及数据。

所有阀门电机及仪表的标签方便操作及维护人员很快查找相关设备,在正常生产时,可以隐藏,让画面整洁干净。

报警区实时显示报警信息,操作人员在出现非正常状态时第一时间了解故障点并作出相应反应。

生产状态和步序,以及生产时间显示了当前生产过程。

操作功能强大

所有阀门、电机及其PID控制,都可以实现手动、自动功能,方便操作人员在操作过程中的灵活处理。

生产程序画面可以灵活选择生产或清洗方式。

参数画面可以设定生产过程中需要的参数值,根据不同工艺修改不同的参数值,让设备更具有普遍性。

工作界面

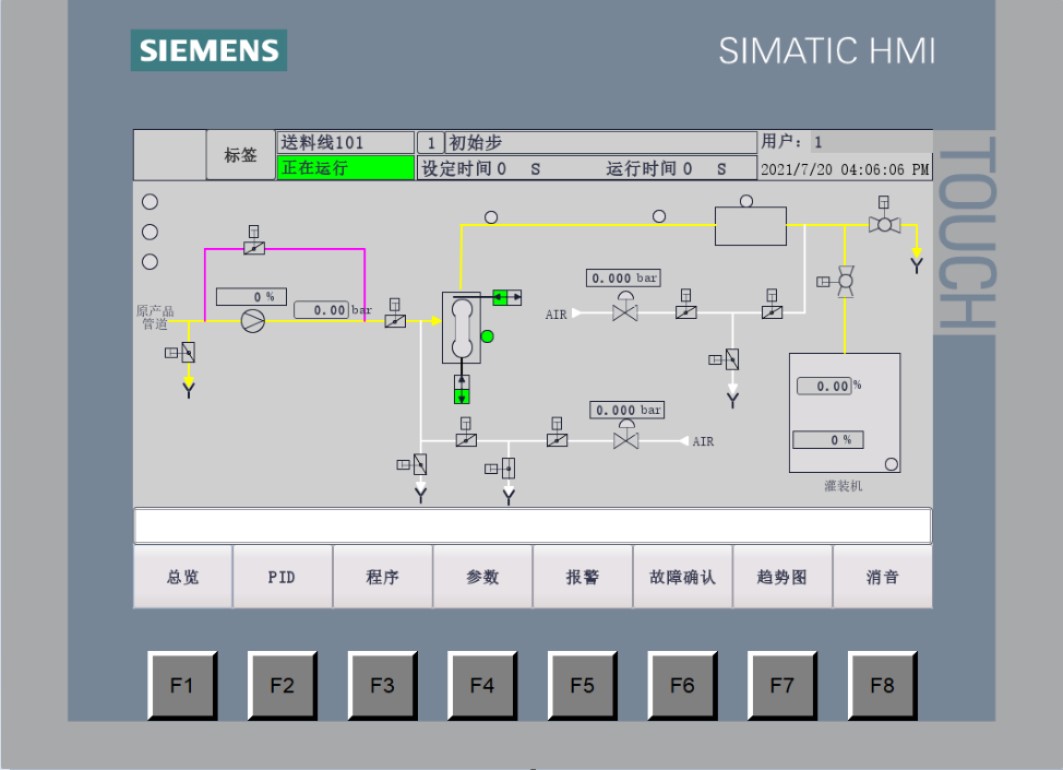

主画面

生产过程中的运行画面

卫生型自动清管系统操作界面

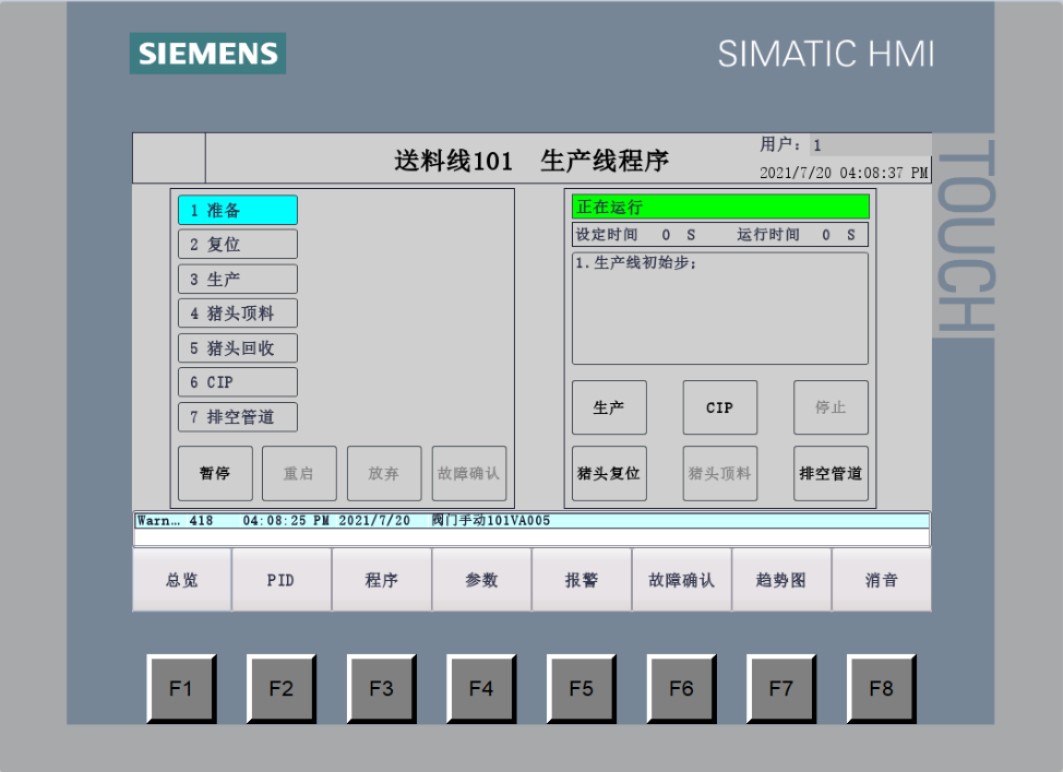

程序控制界面

点击程序按钮后页面切换到所需画面(具体如下图所示)。该画面将显示系统处于哪道工序,同时生产、暂停、复位、故障确认等操作也可在该画面进行。

卫生型自动清管系统操作界面

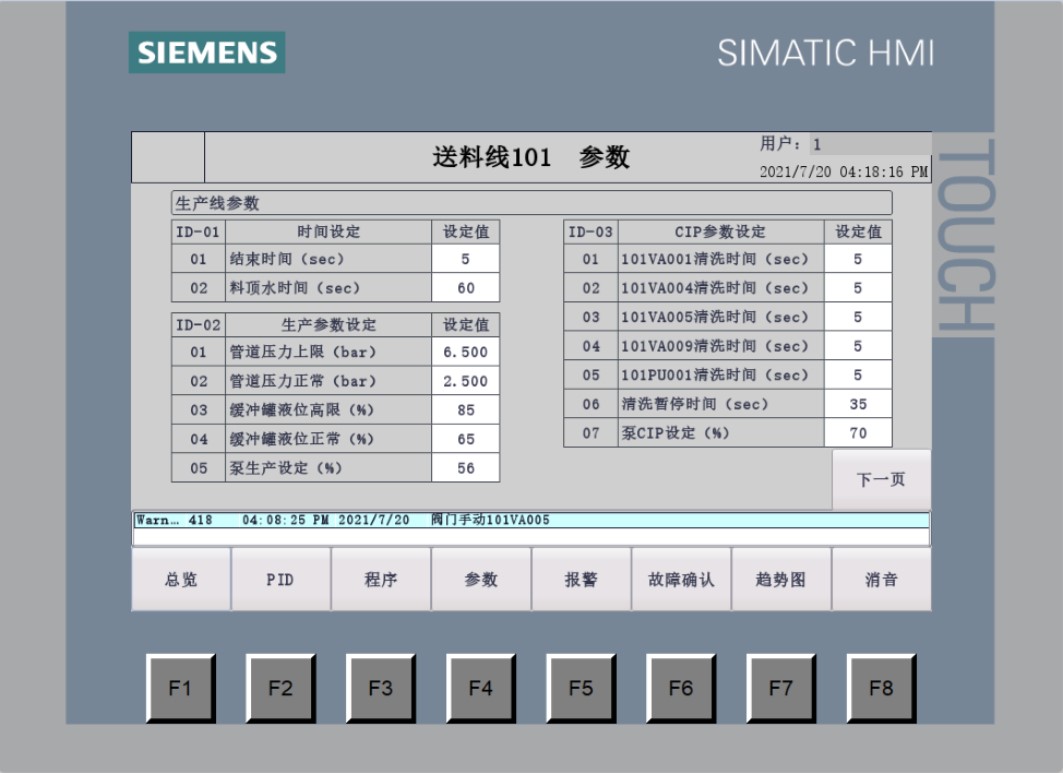

参数界面

点击参数按钮,选择不同的参数页面,可进行相应的参数设置界面,参数设置界面如下图,点击右边界面上数字框,可以设置相应的参数数据。

卫生型自动清管系统操作界面

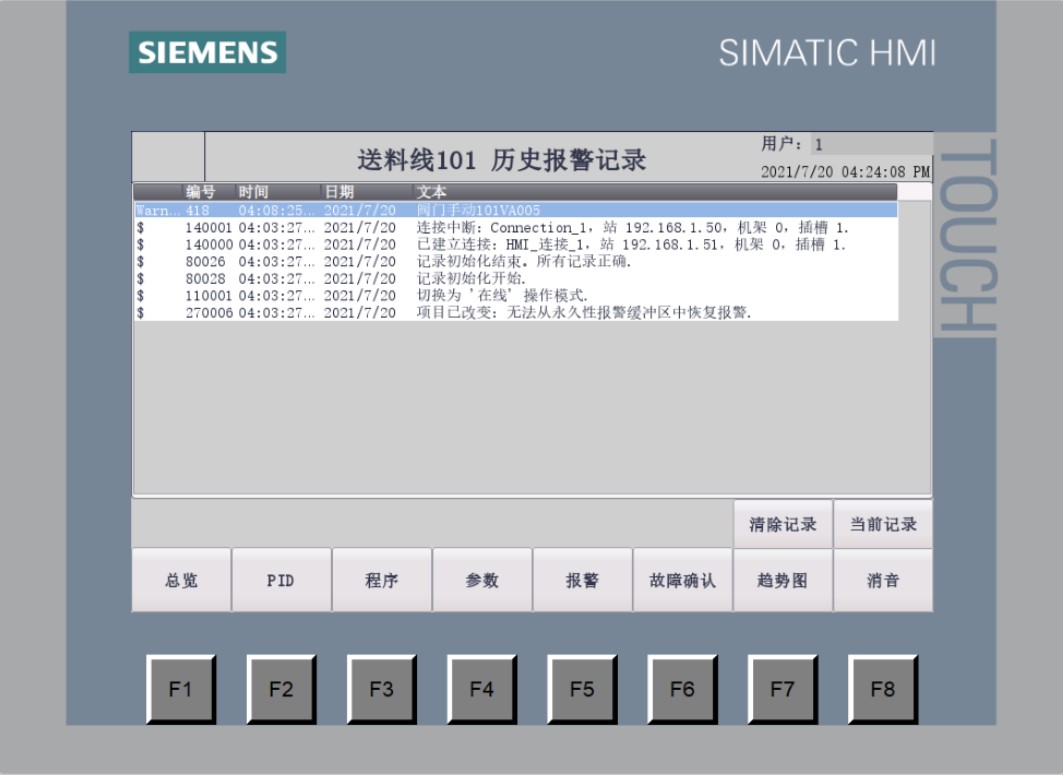

报警界面

点击报警按钮,可以查看当前报警与历史报警

卫生型自动清管系统操作界面

产品回收工艺描述

猪头复位操作

如果发射站检测不到猪球,在生产开始之前,程序自动启动复位操作,回收站气源将猪头顶到发射站,并锁住猪头。

猪头顶料操作

生产结束后,启动顶料步序,发射站气源顶猪头到达回收站,将产品管道的原料顶到缓冲罐,完成顶料。 顶料结束后,回收站气源将猪头顶回发射站,并锁住猪头,准备好下一次生产或CIP.

CIP操作

顶料结束后,猪头回到发射站,可以选择CIP清洗功能,进行生产管道的清洗。

排空管道操作

CIP结束后,可以选择排空管道功能,通过猪头将管道的残留水排空,保证进料后,管道没有残余水。

如果您希望获得更多关于北京瀚海峰科技清管系统的详细介绍,欢迎关注本站卫生型自动清管系统栏目,也欢迎与我们电话联系洽谈。
