用于防氧化及粘性物料管道清洗和产品回收的双清管器系统
双清管器系统如何防止氧化？
防止物料与空气接触
双清管器清管系统专为对氧敏感的液体产品工艺而专门设计，因为物料暴露在空气中会导致溶解氧含量大幅升高，并可能发生变质。
在初始运行阶段，第一个清管器由产品推送至自动停止站处，排空管道内的空气和水分。该清管器起到密封作用，封堵停止站出口，防止后方产品因接触空气而氧化。
产品输送完成后，洁净压缩空气开始推动第二个清管器，将管道内的残留产品推入自动停止站下方的储罐，至此完成第一个清管循环。送往接收站的清管操作流程与此类似。
总结：其工作原理是什么？
- 第一阶段：第一个清管器清除空气或水分，防止物料与之接触。
- 第二阶段：在无氧管道内进行产品输送。
- 第三阶段：第二个清管器可回收超过 99% 的残留产品。
双清管器系统：技术细节与组成部件
适用行业:
双清管器系统适用于多种行业，包括：涂料、油漆、葡萄酒、泡沫凝胶、化妆品。特点:
优点:
技术规格
| 项目 | 参数 |
|---|---|
| DIN11850 管道 | DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150 |
| ISO 管道 | 1″, 1.25″, 1.5″, 2”, 2.5”, 3”, 3.5”, 4”, 5”, 6” |
| 材料 | SS304/SS316L ( for 非产品接触表面) |
| 压力 | ≤ 0.8MPa |
| 抛光 | Ra≤0.8 |
| 温度 | ≤100°C |
| 密封 | EPDM,FKM,VMQ, 其他材质可定制 |
特点
技术数据
- 卫生型设计
- 在卫生发射站内并排放置
- 清管器可按顺序发射进入管道
- 可定位性: 内置磁芯，可通过 Hyperfore 清管器检测单元实现精准定位检测
- 适用于: 3D/5D弯头
- 材质: 采用 VMQ（硅橡胶）材质，其他材质可按需定制
- 管道尺寸: DN25-DN150, ISO1″-ISO6″
介绍
该自动停止站是清管系统中的主要部件，主要用于拦截清管器，使其停留在管道内的指定位置，并将产品回收到该位置附近的目标储罐中。其设计可满足分段回收产品及对特定管段进行清洗的需求。
技术数据
本产品适用于哪些物料？
双猪式清管系统是一种配备两根清管器的系统。发射器能够并排容纳两根清管器。将两根清管器组合在一起，可以形成一道物理屏障，以隔开不同的流体产品。在两根清管器组合之间可能会有一些溶剂或清洁剂，这种清管过程可用于油漆、涂层、化学制品等，以清除粘附在管道内壁上的特殊产品。双猪式清管系统还可应用于产品不能与空气接触的场合。第一根清管器的功能是清除管道中的空气。
影响清管器使用寿命的多种因素:
- 管道的安装条件会影响清管器的使用寿命
- 管道中的流动速度会影响清管器的寿命。
- 产品摩擦会影响清管器的寿命。
- 驱动剂压力影响猪的寿命。
- 清管频率影响清管器的寿命
- 弯管的类型会影响猪的寿命，建议使用3D弯管
- 干燥的管道内壁会对清管器造成伤害
- 清洁和维护影响清管器的寿命
瀚海峰手动产品回收系统包括手动发射站和手动接收站，尽管结构简洁，但它是一套经济高效的卫生级清管系统。

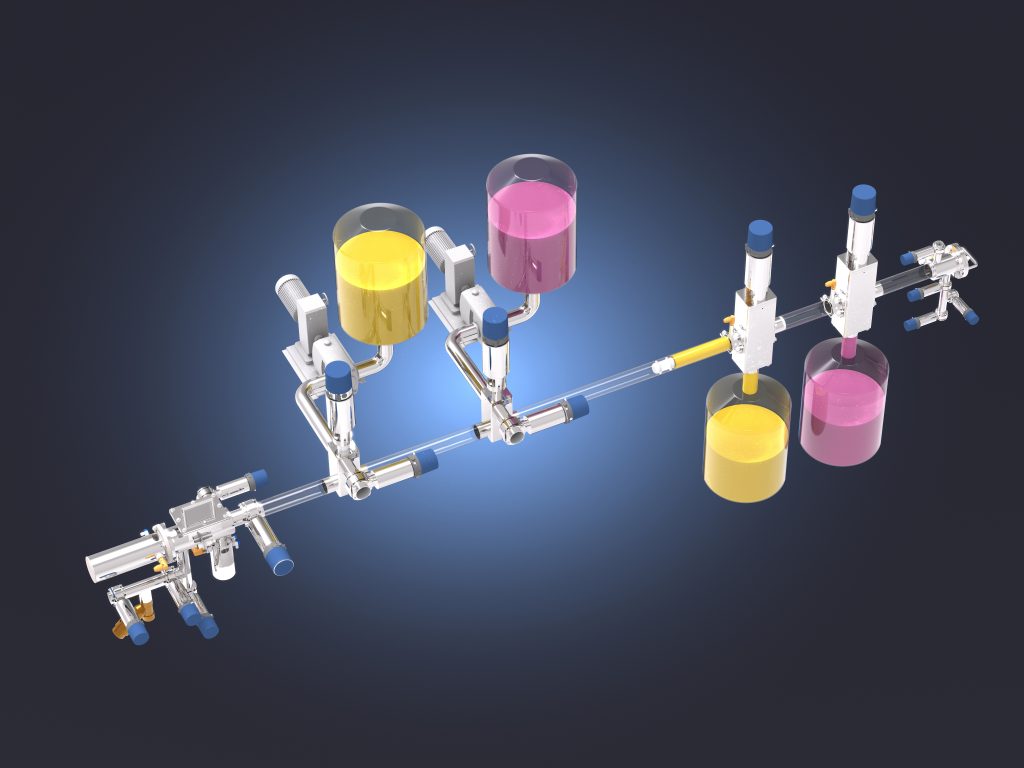

自动发射站和自动回收站该系统适用于对卫生要求较高的应用场景，如食品、饮料、乳制品、巧克力、糖果、化妆品、洗发水、医药、清洁剂等行业。我们的卫生级自动产品回收系统主要由自动发射站、自动接收站等组成。另一项关键优势是：在管道清管过程中，该系统可回收超过99.5%的残留液体，有效提升产品回收率与生产效率。
无菌型自动发射站该系统适用于对卫生要求严格的行业，例如乳制品、葡萄酒、饮料、医药及生物技术等领域。瀚海峰无菌产品回收系统支持CIP和SIP清洗操作，其发射站的设计确保整个产品回收过程达到无菌级别，从而实现安全可靠的运行。
双猪发射站双猪清管器发射站用于双猪清管系统，可容纳两个清管器依次放置。在双猪清管系统中，两个清管器可以有间隔或无间隔地在管道中同向或反向移动。该系统适用于使用少量溶剂进行清洗的工艺，仅在双清管系统中应用。
单猪清管系统是一种只有一个清管器的清管系统。单猪系统可以应用于不同的过程，如从单一酱料到单一目的地的清管，从多个酱料到多个目的地的清管，以及从单一酱料到多个目的地的清管。瀚海峰单猪系统和双猪系统都是卫生型设计，可以在广泛的在各种领域中实施。
