双发射站清管系统
瀚海峰双发射站清管系统在管线两端分别设置清管器发射站，并在管线中部配置清管器停止站。系统可根据生产工艺和物料输送方向进行双向运行，实现产品输送、管道内剩余产品回收及清管。
双发射站清管系统如何工作？
瀚海峰双发射站清管系统在管线两端分别设置清管器发射站，并在管线中部配置清管器停止站。生产前，与产品进入方向相对一侧的清管器先运行至中间停止站并定位，随后产品通过主管道及中间支路输送至目标罐；生产结束后，产品进入侧的清管器运行，将管道内剩余产品推送至目标罐，实现产品回收。系统可根据生产工艺和物料输送方向进行双向运行。

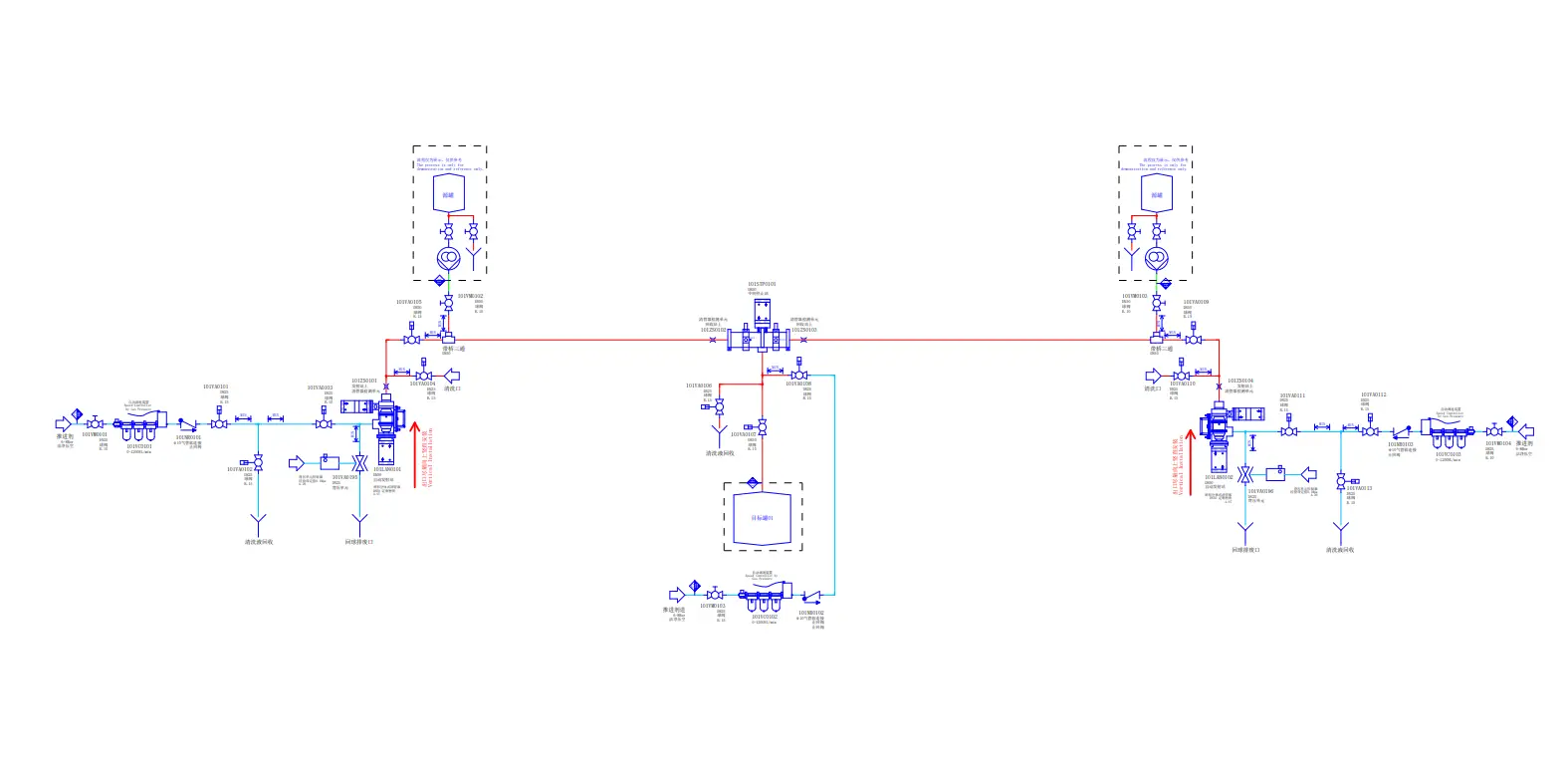

双发射站清管系统工艺流程
1. 清管器预定位
生产前，与产品进入方向相对一侧的清管器先运行至中间停止站。停止站的气缸驱动挡杆伸入管道，将清管器定位在指定位置，同时保持通往目标罐的中间支路畅通。
2. 产品输送
产品从另一侧进入主管道，并通过中间支路输送至目标罐。位于中间停止站的清管器形成产品输送边界，防止产品继续向管线另一侧输送。
3. 剩余产品回收
生产结束后，产品进入侧的清管器从发射站出发，将该段管道内剩余产品推送至中间支路，并回收到目标罐。
4. 系统复位与清洗
完成产品回收后，清管器按照设定程序复位。系统随后可根据生产工艺进行管路及相关设备清洗，为下一生产周期做好准备。
系统主要组成
双发射站： 分别布置在管线两端，用于清管器的停放、发射及系统运行。
中间停止站： 通过气缸驱动挡杆对清管器进行定位，使清管器停留在指定位置，同时保持通往目标罐的中间支路畅通。
清管器： 系统两端分别配置清管器，根据产品输送方向完成预定位和管道内剩余产品回收。
可清管管路及阀门： 根据产品输送路径连接发射站、中间停止站及目标罐，使清管器能够在相应管路中运行。
自动化控制系统： 根据生产工艺控制清管器运行、阀门切换及相关设备联动。
双发射站清管系统技术规格
ISO 系列
管径规格：1″、1.5″、2″、2.5″、3″、3.5″、4″、5″、6″。
连接方式：可根据项目管路标准及工艺要求配置相应的卫生型连接方式。
密封材料：默认采用 EPDM，也可根据物料特性和工艺要求选用 VMQ、FKM、FFKM、NBR 等材料。
DIN 系列
管径规格：DN25、DN50、DN65、DN80、DN100、DN125、DN150。
连接方式：可根据项目管路标准及工艺要求配置相应的连接方式。
密封材料：默认采用 EPDM，也可根据物料特性和工艺要求选用 VMQ、FKM、FFKM、NBR 等材料。
其他管径、连接标准及系统配置可根据实际生产工艺进行定制。
双发射站清管系统常见问题
什么是双发射站清管系统？
双发射站清管系统是在管线两端分别设置清管器发射站，并在管线中部配置清管器停止站的清管系统。系统可根据产品输送方向控制两端清管器运行，实现产品输送、管道内剩余产品回收及清管。
双发射站清管系统如何进行产品回收？
生产前，与产品进入方向相对一侧的清管器先运行至中间停止站并定位。产品输送结束后，产品进入侧的清管器从发射站出发，将管道内剩余产品推送至中间支路，并回收到目标罐。
中间停止站在双发射站清管系统中有什么作用？
中间停止站通过气缸驱动挡杆对清管器进行定位，使清管器停留在指定位置。清管器被定位后不会封堵通往目标罐的中间支路，因此产品仍可通过该支路进入目标罐。
双发射站清管系统可以双向运行吗？
可以。系统可根据产品从哪一侧进入，选择相对一侧的清管器先运行至中间停止站。当产品输送方向改变时，系统可按照相反方向运行，满足不同方向的产品输送和回收需求。
双发射站清管系统可以根据生产线定制吗？
可以。瀚海峰可根据物料特性、管径、管路布局、产品输送方向、目标罐位置、清洗要求及自动化控制需求，对发射站、中间停止站、清管器、阀门及控制系统进行定制设计。
