清管系统组件与辅助设备
清管系统组件有哪些？
清管系统组件是保证清管器发射、运行、接收及产品回收过程稳定运行的重要组成部分。根据管道工艺和自动化要求，常用组件包括气液分离器、清管检测单元、清管速度控制器、背压单元、可清管三通、清管弯头及其他辅助设备，可与卫生级、自动及定制清管系统配套使用。
这些组件可应用于乳制品、酒类、饮料、食品、制药、个人护理及家居用品等生产管道，并可根据管径、物料特性、管道管件及自动化要求进行选型和配置，以提高产品回收、清管控制及管道运行的稳定性。
清管器速度精确控制
气体压力式或机械式清管器速度控制器可调节清管器在管道中的运行速度，使清管过程更加稳定，并适应不同物料和管道工况。
管道压力与清管安全控制
背压单元可帮助维持适当的管道压力，清管检测单元用于确认清管器位置，气液分离器则可对排放介质进行气液分离，共同提高系统运行的稳定性和安全性。
产品回收与多路输送
可清管三通、换向组件等可根据生产工艺连接不同管道管件，在满足清管器通过要求的同时，实现产品回收及多路物料输送。
常用清管系统组件
根据管道工艺、物料特性及电气自动化要求，可配置不同类型的清管系统组件，包括气液分离器、清管器检测单元、清管器速度控制装置及背压单元等。

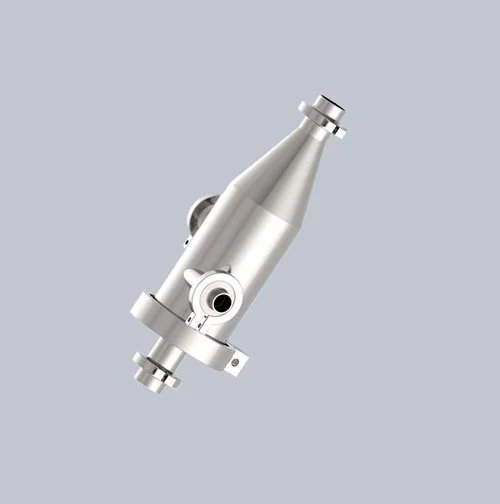

气液分离器

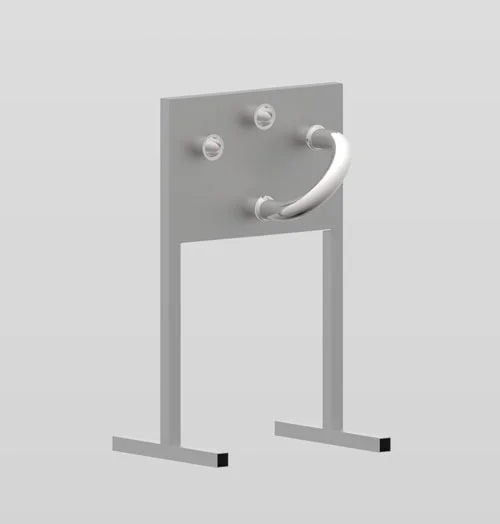

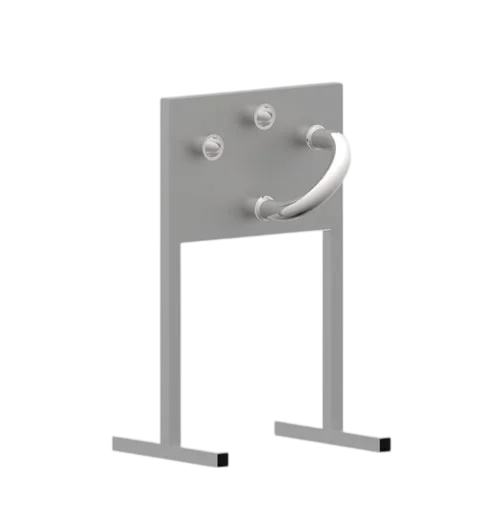

可清管手动换向板

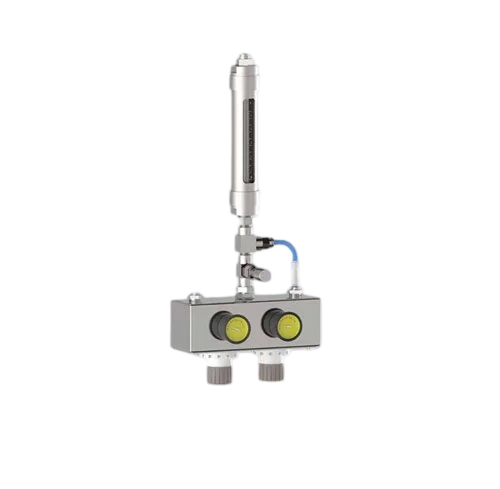

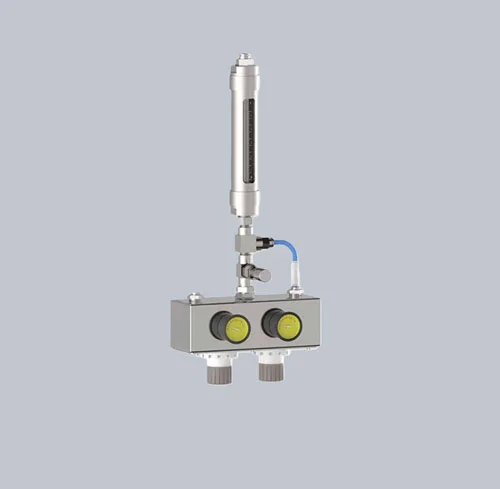

机械式清管器速度控制器

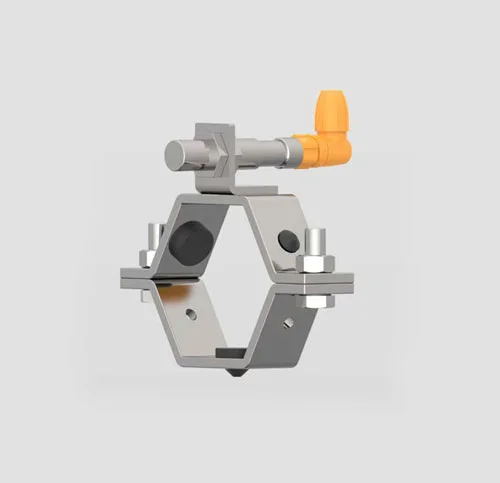

清管器检测单元

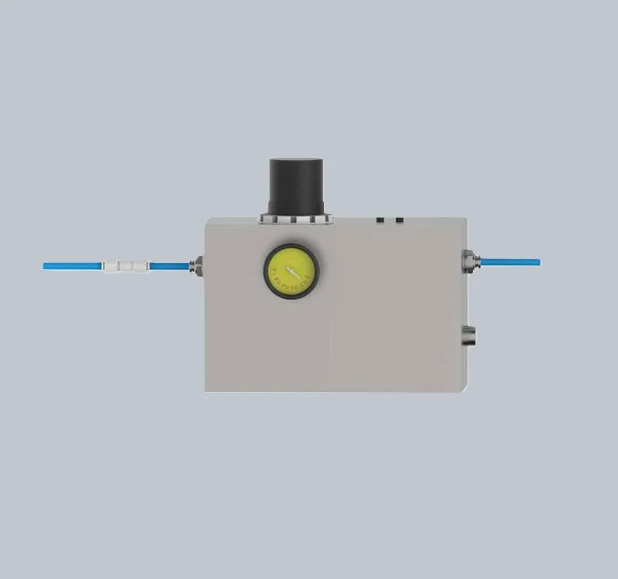

背压单元

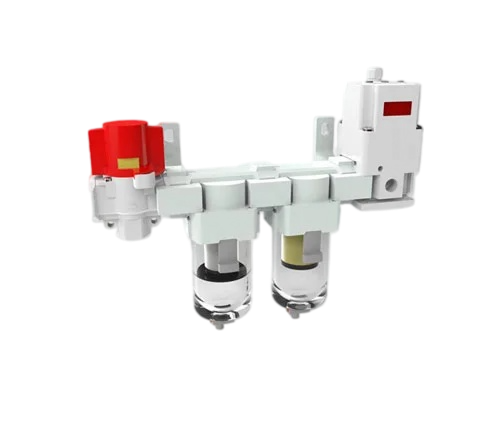

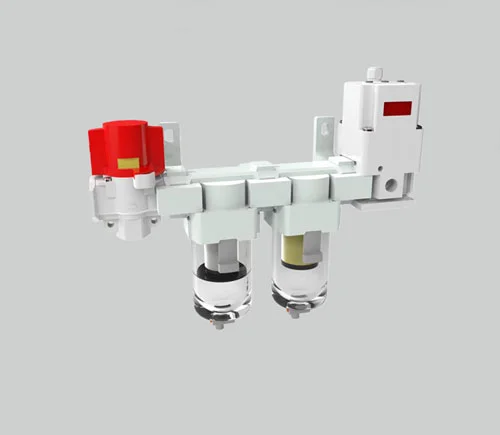

气体压力式清管器速度控制器
清管系统组件功能与规格
气液分离器的作用是什么？
当清管器从接收站返回发射站时，管道内可能排出气液混合物并产生飞溅。气液分离器用于对排放介质进行气液分离，使气体从上部出口排出，液体从底部出口排出，从而减少液体飞溅和环境污染，改善清管作业环境。
气液分离器的优势
气液分离器的规格
| 订货号 | 尺寸 | B | C | D | E |
|---|---|---|---|---|---|
| DGLSKAAT013A | 1″-2.5″ | φ25.4*1.5 | φ25.4*1.5 | φ12.7*1.5 | φ25.4*1.5 |
| DGLSKAAT025A | 3″-4″ | φ38.1*1.5 | φ25.4*1.5 | φ25.4*1.5 | φ38.1*1.5 |
| DGLSKAAD015A | DN25-DN65 | φ29*1.5 | φ29*1.5 | φ19*1.5 | φ29*1.5 |
| DGLSKAAD025A | DN80-DN100 | φ41*1.5 | φ29*1.5 | φ29*1.5 | φ41*1.5 |
可清管手动换向板的特点
可清管手动换向板的规格
| 订货号 | 尺寸 | C | D |
|---|---|---|---|
| DMSBKBAD025A | DN25 | Φ29*1.5 | 150 |
| DMSBKBAD040A | DN40 | Φ41*1.5 | 240 |
| DMSBKBAD050A | DN50 | Φ53*1.5 | 300 |
| DMSBKBAD065A | DN65 | Φ70*2.0 | 390 |
| DMSBKBAD080A | DN80 | Φ85*2.0 | 480 |
| DMSBKBAD100A | DN100 | Φ104*2.0 | 600 |
| DMSBKBAD125A | DN125 | Φ129*2.0 | 750 |
| DMSBKBAD150A | DN150 | Φ154*2.0 | 900 |
| 订货号 | 尺寸 | C | D |
|---|---|---|---|
| DMSBKBAT025A | 1″ | Φ25.4*1.5 | 152.4 |
| DMSBKBAT032A | 1.25″ | Φ31.8*1.5 | 190.8 |
| DMSBKBAT038A | 1.5″ | Φ38.1*1.5 | 228.6 |
| DMSBKBAT051A | 2″ | Φ50.8*1.5 | 304.8 |
| DMSBKBAT064A | 2.5″ | Φ63.5*2.0 | 381 |
| DMSBKBAT076A | 3″ | Φ76.1*2.0 | 456.6 |
| DMSBKBAT089A | 3.5″ | Φ88.9*2.0 | 533.4 |
| DMSBKBAT102A | 4″ | Φ101.6*2.0 | 609.6 |
| DMSBKBAT127A | 5″ | Φ127*2.0 | 762 |
| DMSBKBAT152A | 6″ | Φ152.4*2.0 | 914.4 |
机械式清管器速度控制器的特点
机械式清管器速度控制器的规格
| 订货号 | 尺寸 (L/min) | A | B | C |
|---|---|---|---|---|
| DPSCLAXX100A | 10-100L/min | 430 | 210 | 350 |
| DPSCLAXX200A | 20-200L/min | 430 | 210 | 350 |
| DPSCLAXX400A | 40-400L/min | 430 | 210 | 350 |
| DPSCLAXX01KA | 100-1000L/min | |||
| DPSCLAXX02KA | 200-2000L/min |

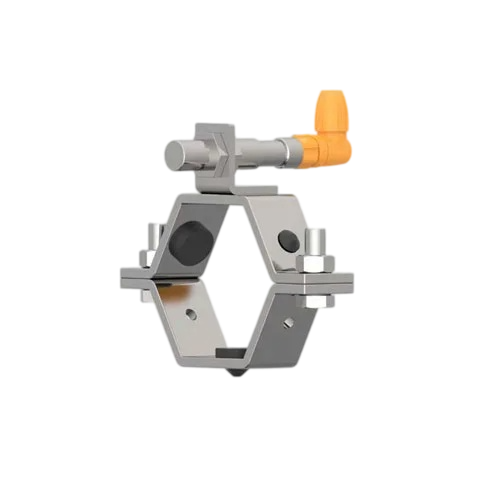

清管器检测单元介绍
清管器检测单元用于检测清管器是否到达或通过管道上的指定位置，并将检测信号反馈给清管系统控制单元，为清管器发射、运行及接收过程的状态判断和自动控制提供依据。
清管器检测单元——A 型规格
| 订货号 | 尺寸 | 检测范围（mm） |
|---|---|---|
| DPDULOXT025A | 1″ | 60 |
| DPDULOXT032A | 1.25″ | 60 |
| DPDULOXT038A | 1.5″ | 60 |
| DPDULOXT051A | 2″ | 60 |
| DPDULOXT064A | 2.5″ | 60 |
| DPDULOXT076A | 3″ | 60 |
| DPDULOXT089A | 3.5″ | 60 |
| DPDULOXT102A | 4″ | 100 |
| DPDULOXT127A | 5″ | 100 |
| DPDULOXT152A | 6″ | 100 |
| 订货号 | 尺寸 | 检测范围（mm） |
|---|---|---|
| DPDULOXD025A | DN25 | 60 |
| DPDULOXD040A | DN40 | 60 |
| DPDULOXD050A | DN50 | 60 |
| DPDULOXD065A | DN65 | 60 |
| DPDULOXD080A | DN80 | 60 |
| DPDULOXD100A | DN100 | 100 |
| DPDULOXD125A | DN125 | 100 |
| DPDULOXD150A | DN150 | 100 |
清管器检测单元——B 型规格
| 订货号 | 尺寸 | 检测范围（mm） |
|---|---|---|
| DPDVLOXT025A | 1″ | 60 |
| DPDVLOXT032A | 1.25″ | 60 |
| DPDVLOXT038A | 1.5″ | 60 |
| DPDVLOXT051A | 2″ | 60 |
| DPDVLOXT064A | 2.5″ | 60 |
| DPDVLOXT076A | 3″ | 60 |
| DPDVLOXT089A | 3.5″ | 60 |
| DPDVLOXT102A | 4″ | 100 |
| DPDVLOXT127A | 5″ | 100 |
| DPDVLOXT152A | 6″ | 100 |
| 订货号 | 尺寸 | 检测范围（mm） |
|---|---|---|
| DPDVLOXD025A | DN25 | 60 |
| DPDVLOXD040A | DN40 | 60 |
| DPDVLOXD050A | DN50 | 60 |
| DPDVLOXD065A | DN65 | 60 |
| DPDVLOXD080A | DN80 | 60 |
| DPDVLOXD100A | DN100 | 100 |
| DPDVLOXD125A | DN125 | 100 |
| DPDVLOXD150A | DN150 | 100 |
清管系统背压单元用于调节清管器运行过程中管道内的背压，通过稳定驱动压力帮助控制清管器运行速度，使清管过程更加平稳。
清管器检测单元的特点
清管器检测单元的规格
| 订货号 | 尺寸 | 备注 |
|---|---|---|
| DPOROOOT025A | 1″ | 卫生工艺 |
| DPOROOOD025A | DN25 | 卫生工艺 |
| DPOROOOT025B | 1″ | 非卫生工艺 |
| DPOROOOD025B | DN25 | 非卫生工艺 |
气体压力式清管器速度控制器通过自动调节压缩空气流量和驱动压力，控制清管器在管道中的运行速度，并可通过人机界面（HMI）设定相关压力参数。
清管器检测单元的特点
清管器检测单元的规格
| 订货号 | 流速 |
|---|---|
| DWFDXOXO450A | 40‐450 L/min |
| DWFDXOXO01KA | 100‐1200 L/min |
常见问题
如何控制管道中清管器的速度？
清管器的运行速度通常通过清管器速度控制器进行控制。根据清管系统的工况，可采用机械式气体驱动速度控制器或气体压力速度控制器，使清管器在管道内保持稳定、可控的运行速度。
可清管手动换向板有什么作用？
可清管手动换向板用于在清管系统中切换产品输送和清管路径，适用于需要将多个管路或产品源连接至同一条清管管线的应用。
在清管系统管道内清管器是如何停止的？
在清管系统中，清管器通常在接收站完成停止和回收。当工艺需要清管器停留在管道中的特定位置时，也可以设置中间停止站。
如何检测到清管器的位置？
清管器检测单元用于检测清管器在管道中的通过或到达状态，是清管系统进行位置确认和自动控制的重要部件。
清管器检测单元通常安装在发射站、接收站或需要确认清管器位置的关键管段附近。对于较长或工艺较复杂的管道，可根据实际需要增加检测点，以便更准确地判断清管器的运行位置。
