微残留清管系统，实现高回收率与低残留产品回收
微残留清管系统是一种针对高价值、高黏度或易残留产品设计的低残留管道产品回收系统。通过清管器与专用发射站、回收站及控制组件的配合，可实现最高 99.5% 的产品回收率，并将管道内残留量降低至每米数克，从而减少产品损失和交叉污染，提高生产线的产品回收效率。
微残留清管系统与低残留清管系统有什么区别？
低残留清管系统与微量残留清管系统的主要区别在于系统组件配置、清管精度以及最终残留量。 两种系统均可根据管道规格、产品特性和生产工艺进行定制。对于涂料、溶剂型涂层、树脂、着色剂、特种化学品、胶粘剂等需要共用管道输送的产品，可根据产品回收率、换产频率和交叉污染控制要求选择合适的清管方案。 微量残留清管系统专为最大限度降低管道内产品残留而设计。 通过优化发射装置、接收装置及三通换向阀等关键组件的配置，可进一步减少管道死角和产品滞留，降低换产过程中的产品残留和交叉污染风险，适用于对产品回收率、产品纯度和换产清洁度要求较高的生产工艺。 低残留清管系统主要用于减少管道内的产品残留，并兼顾产品回收与系统运行效率。 与微量残留清管系统相比，其组件配置相对简化，适用于对残留量控制有一定要求、同时关注设备投资和运行成本的常规生产工艺。微残留清管系统的优势
产品回收率高达 99.5%
高效管道清洁
降低交叉污染风险
微残留清管系统组成与技术参数

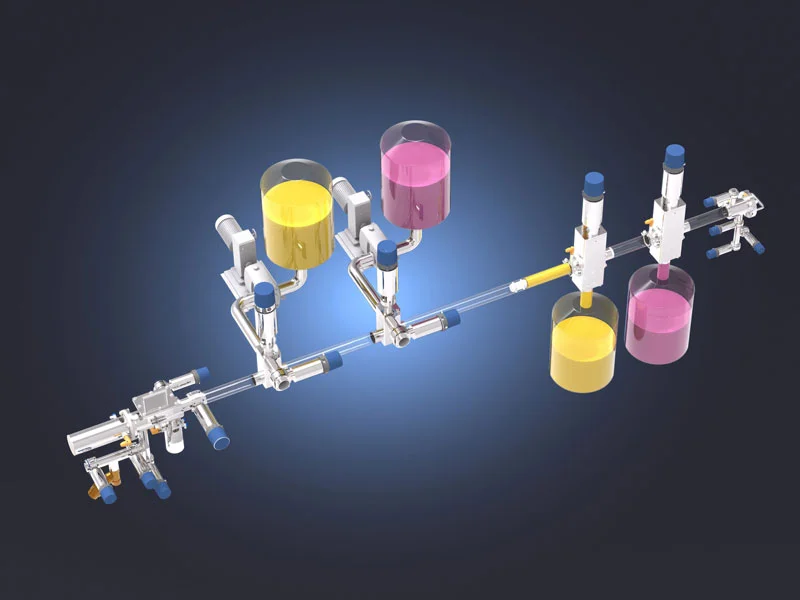

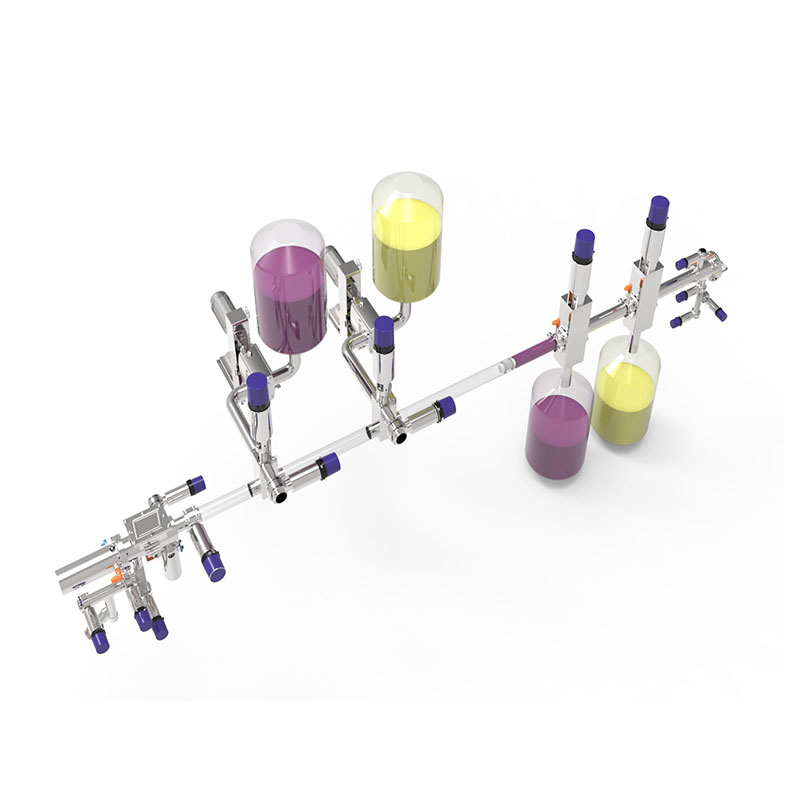

瀚海峰微残留清管系统由微残留发射站、微残留回收站、清管器及自动化控制部件组成，可根据管径、输送介质和生产工艺进行定制。系统适用于油漆、涂料、化学品等对产品回收率和管道残留控制要求较高的生产线，接触产品的金属部件采用 SS316L 不锈钢。
| 项目 | 参数 |
|---|---|
| 管道规格 | DN25–DN150，ISO1″-6″ |
| 材质 | 接触产品的部件为SS316L ，其他 SS304 |
| 压力 | 不高于 1.6 MPa |
| 粗糙度 | Ra ≤ 0.8 μm (接触产品的部件) |
| 温度 | 低于 100°C |
| 密封材料 | FKM、EPDM、VMQ |
| 清管器运行压力 | 正常不高于 0.6 MPa |
| 应用 | 油漆、涂料、化学品及其他 |

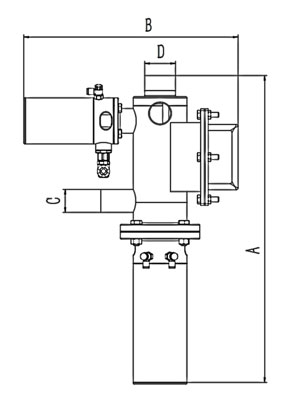

微残留发射站 — DIN 系列
| Part No. | Size | OD*T |
|---|---|---|
| DHDFFBAD025A‐A1 | DN25 | Φ29*1.5 |
| DHDFFBAD032A‐A1 | DN32 | Φ35*1.5 |
| DHDFFBAD040A‐A1 | DN40 | Φ41*1.5 |
| DHDFFBAD050A‐A1 | DN50 | Φ53*1.5 |
| DHDFFBAD065A‐A1 | DN65 | Φ70*2.0 |
| DHDFFBAD080A‐A1 | DN80 | Φ85*2.0 |
| DHDFFBAD100A‐A1 | DN100 | Φ104*2.0 |
| DHDFFBAD125A‐A1 | DN125 | Φ129*2.0 |
| DHDFFBAD150A‐A1 | DN150 | Φ154*2.0 |
微残留发射站 — ISO 系列
| Part No. | Size | OD*T |
|---|---|---|
| DHDFFBAT025A‐A1 | 1" | Φ25.4*1.5 |
| DHDFFBAT032A‐A1 | 1.25" | Φ31.8*1.5 |
| DHDFFBAT038A‐A1 | 1.5" | Φ38.1*1.5 |
| DHDFFBAT051A‐A1 | 2" | Φ50.8*1.5 |
| DHDFFBAT064A‐A1 | 2.5" | Φ63.5*2.0 |
| DHDFFBAT076A‐A1 | 3" | Φ76.1*2.0 |
| DHDFFBAT089A‐A1 | 3.5" | Φ88.9*2.0 |
| DHDFFBAT102A-A1 | 4" | Φ101.6*2.0 |
| DHDFFBAT127A‐A1 | 5" | Φ127.0*2.0 |
| DHDFFBAT152A‐A1 | 6" | Φ152.4*2.0 |

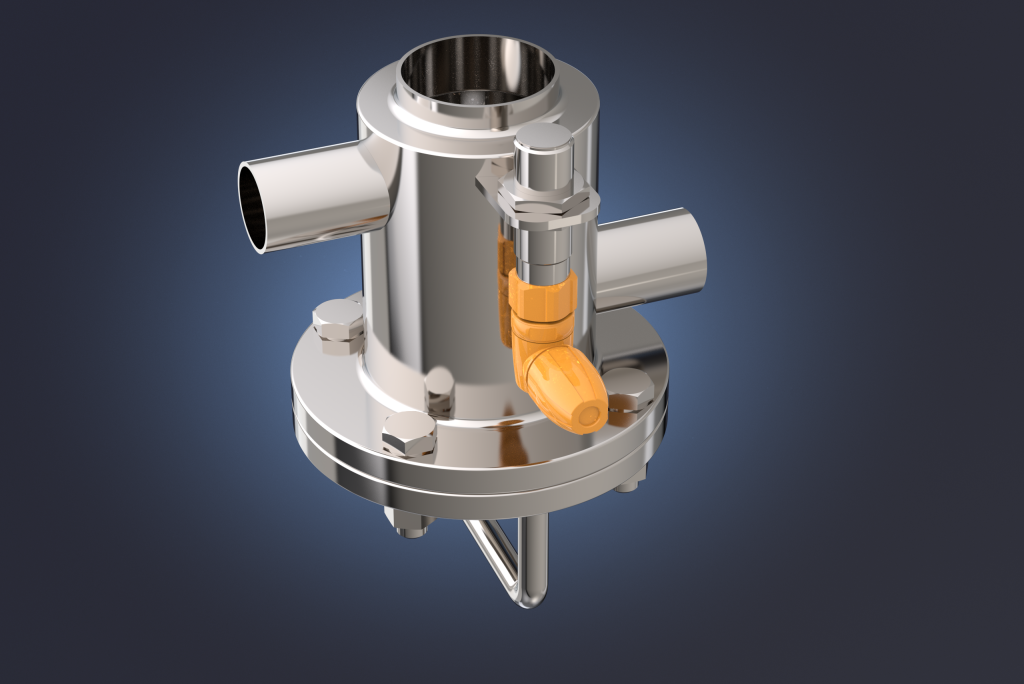

微残留回收站 — DIN 系列
| Part No. | Size | OD*T |
|---|---|---|
| DHDHFBAD025A‐A1 | DN25 | Φ29*1.5 |
| DHDHFBAD040A‐A1 | DN40 | Φ41*1.5 |
| DHDHFBAD050A‐A1 | DN50 | Φ53*1.5 |
| DHDHFBAD065A‐A1 | DN65 | Φ70*2.0 |
| DHDHFBAD080A‐A1 | DN80 | Φ85*2.0 |
| DHDHFBAD100A‐A1 | DN100 | Φ104*2.0 |
| DHDHFBAD125A‐A1 | DN125 | Φ129*2.0 |
| DHDHFBAD150A‐A1 | DN150 | Φ154*2.0 |
微残留回收站 — ISO 系列
| Part No. | Size | OD*T |
|---|---|---|
| DHDHFBAT025A‐A1 | 1" | Φ25.4*1.5 |
| DHDHFBAT038A‐A1 | 1.5" | Φ38.1*1.5 |
| DHDHFBAT064A‐A1 | 2" | Φ50.8*1.5 |
| DHDHFBAT064A‐A1 | 2.5" | Φ63.5*2.0 |
| DHDHFBAT076A‐A1 | 3" | Φ76.1*2.0 |
| DHDHFBAT089A‐A1 | 3.5" | Φ88.9*2.0 |
| DHDHFBAT102A‐A1 | 4" | Φ101.6*2.0 |
| DHDHFBAT127A‐A1 | 5" | Φ127.0*2.0 |
| DHDHFBAT152A‐A1 | 6" | Φ152.4*2.0 |
微残留清管系统适用于哪些产品？
微残留清管系统常见问题
微残留清管系统与普通清管系统有什么区别？
微残留清管系统更加注重管道及清管站内部的残留控制，通过优化发射站、回收站及清管器的结构设计，减少产品在管道和设备内部的滞留。对于油漆、涂料、树脂、染料及化学品等高价值产品，可进一步提高产品回收效率，并降低换产时不同产品之间的残留混合风险。
微残留清管系统的产品回收率可以达到多少？
根据管道结构、输送产品特性及系统配置，微残留清管系统的产品回收率可达到 99.5%。实际回收效果会受到管径、管道长度、弯头数量、产品黏度以及清管器与管道的匹配程度等因素影响，因此需要根据具体生产线进行系统设计。
哪些产品适合使用微残留清管系统？
微残留清管系统适用于对产品回收率和管道残留控制要求较高的液体及黏性产品输送管线，例如油漆、涂料、树脂、染料和化学品等。对于产品价值较高、换产频繁或需要减少不同产品残留混合的生产线尤其适用。
微残留清管系统可以减少换产时的交叉污染吗？
可以。通过回收管道内的大部分残留产品，并减少发射站、回收站及管道内部的产品滞留，微残留清管系统能够降低不同批次或不同产品换产时的残留混合风险。同时还可以减少后续管道清洗所需的时间和清洗介质消耗。
定制微残留清管系统需要提供哪些参数？
通常需要提供输送产品类型及黏度、管道直径、管道长度和走向、工作压力与温度、起点和终点设备、生产批次及换产频率、现有清洗方式以及自动化控制要求等信息。瀚海峰可根据实际生产工艺和管道条件进行清管系统选型与定制设计。
获取微残留清管系统定制方案
请提供输送产品、管径、管道长度及生产工艺等基本信息，瀚海峰将根据您的实际应用需求提供微残留清管系统选型与定制方案建议。
